Descrição

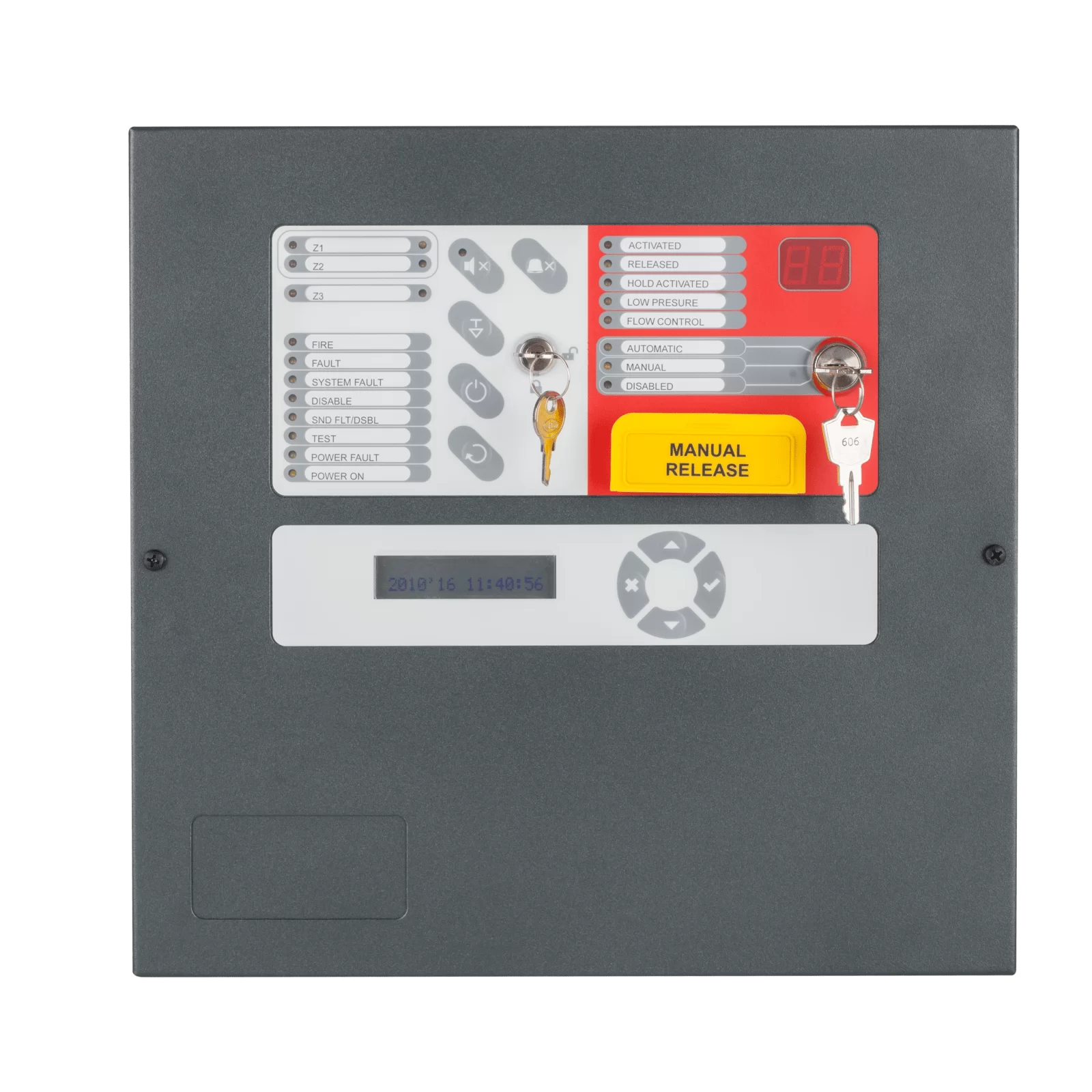

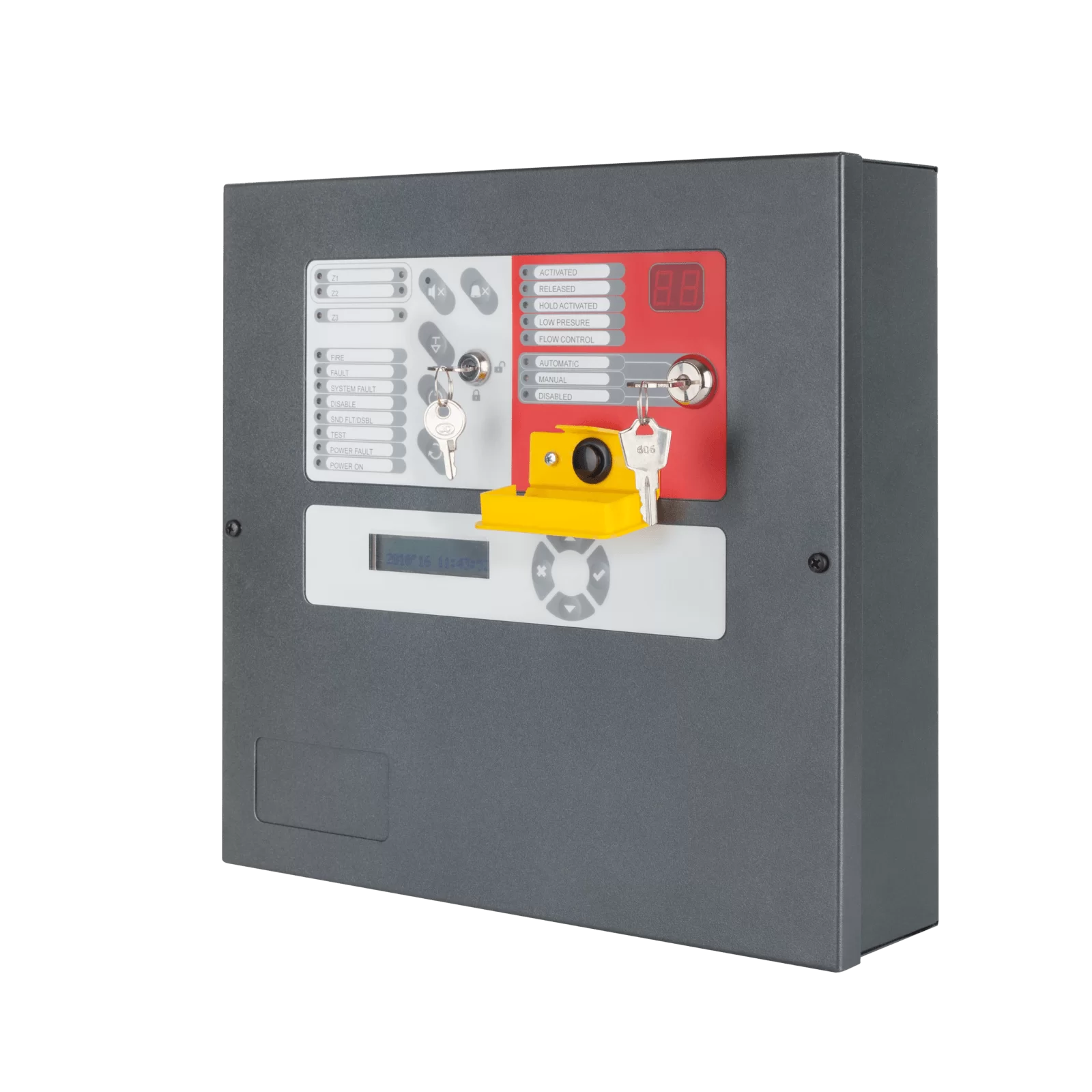

O IVY é um painel de controle de incêndio convencional extintor. O painel é projetado para uso em conjunto com sistemas para gás, pó, aerossol, água e outros tipos de extinção ativa.
O painel é dividido em duas seções de operação: extinção e incêndio. O IVY possui 3 zonas de fio – 2 para ativação de detectores de incêndio automáticos e 1 zona de incêndio convencional que suporta até 32 detectores. Modos de operação automáticos e manuais (selecionável através de 3 trava de chave posicional) e um botão especial para a realização manual do processo de extinção. O painel é projetado para operação com solenóides, pressóstatos e outros tipos de atuadores. Módulo LOG opcional para revisão de eventos de memória gravados.
O painel de controle de extinção de IVY é projetado de acordo com os padrões EN12094-1 e EN54-2 / 4.
Especificações de Entrada:
- 2 Zonas Extinguir Convencionais
- 1 Zona Convencional de Alarme de Incêndio
- Entrada de baixa pressão – supervisionada
- Entrada de liberação manual – supervisionada
- Entrada de seleção de modo – supervisionada – muda entre o modo Manual e Automático
- Mantenha a entrada – supervisionada
- Ativar / Desativar – supervisionado
- Controle de fluxo – supervisionado
Especificações de saída:
- 1 sonda 300mA, supervisionada, Etapa 1
- 1 sonda 300mA, supervisionado, estágio 2
- Relé de estágio 1 (NC, COM, NO) – 5 a 30VCC 1A
- Relé de estágio 2 (NC, COM, NO) – 5 a 30VCC 1A
- Relé de falha (nc, com, no) – 5 a 30VCC 1A
- Extinguir saída (EN 12094-1), supervisionada – 1A 5min / 3A 20mS
- OC1 – no caso de Hold Activation – tipo de coletor aberto
- OC2 – em caso de desabilitar desabilitar – abrir tipo de coletor
- OC3 – em caso de baixa pressão – tipo de coletor aberto
- OC4 – no caso de modo manual ativo – tipo de coletor aberto
