Descrição
O Módulo Isolador de Laço AD-ISO foi concebido para proteger as centrais endereçáveis analógicas Junior e Juno-net contra falhas causadas por curto-circuitos. O isolador protege o laço na ocorrência de um curto-circuito, desligando a seção do laço onde o mesmo ocorreu. Quando as condições normais são restabelecidas na seção do laço em curto-circuito, o módulo automaticamente recoloca a seção isolada em funcionamento.

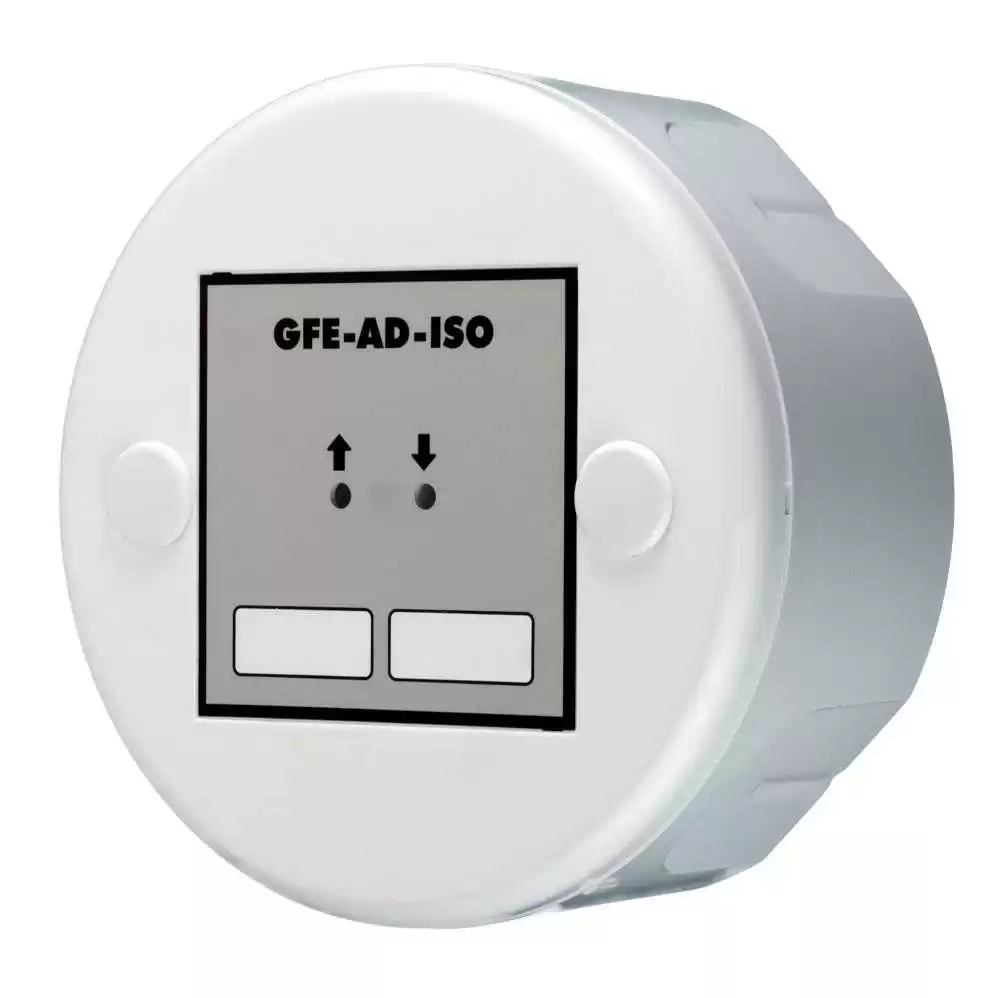

O GFE-AD-ISO é fornecido numa caixa de ligações no formato de círculo, que dispõe de zonas específicas para a passagem dos cabos. Dois LEDs Amarelos indicam em que direção ocorreu o curto-circuito (entrada/saída de laço), o que facilita a rápida localização da falha pois não é necessário observar dois isoladores para confirmar a localização da seção afetada.
OGFE-AD-ISO dispõe de entradas polarizadas e pode ser danificado se a polaridade não for respeitada. Assim sendo, torna-se imprescindível ter em atenção a polaridade indicada nos terminais de ligação. Segundo a norma europeia EN54, o limite máximo de dispositivos entre isoladores é de 32 dispositivos. Em condições normais o GFE-AD-ISO assegura uma
resistência de 0,3 Ohms em ambas as direções. Quando é detectado um curto-circuito o isolador passa a circuito aberto, isolando a entrada do laço (Loop IN) da saída do mesmo (Loop OUT). A seção isolada é testada a cada 3 segundos através de um impulso de tensão, o funcionamento normal é automaticamente reposto quando a resistência da carga é superior a 175 Ohms.
