Description

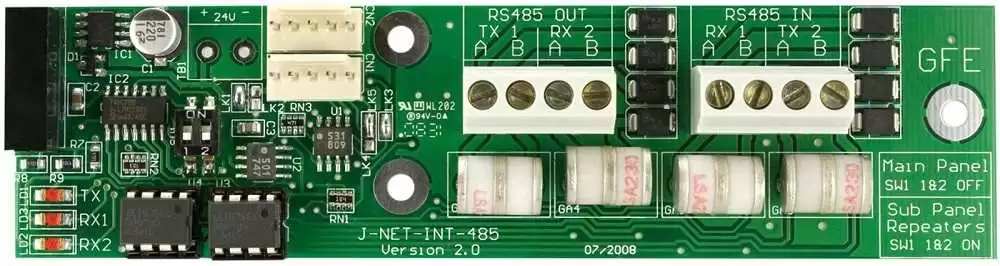

O interface J-NET-INT-485 permite que a gama de centrais endereçáveis GFE sejam interligadas a repetidores e sub-paineis através de um cabo (4 condutores) adequado à transmissão de dados por RS422/RS485, que faz a interligação dos equipamentos numa topologia em anel. Estes interfaces tem a capacidade de funcionar de forma redundante através de um segundo anel de comunicação de modo a obter um grau de segurança e fiabilidade adicional que integrado com as centrais JUNO NET ou JUNIOR criam um fluxo de informação bidirecional.
No caso de uma das centrais mencionadas não conseguir estabelecer comunicação com os paineis
repetidores ou sub-painéis externos, devido a uma interrupção do anel ou curto-circuito no mesmo, vai existir uma tentativa de estabelecer comunicação através do 2º anel. Será sinalizada uma avaria caso a central principal não consiga estabelecer comunicação com algum elemento da rede que contenha laços de detecção. Vale a pena relembrar que a central JUNIOR, em qualquer uma das versões disponíveis, só pode ser interligada com os repetidores JUNIOR REP e JUNIOR MINI-REP.
Este interface pode ser utilizado conjuntamente com outros interfaces que utilizem outras tecnologias de comunicação, tais como: Fibra Óptica ou TCP/IP, o que permite ao projetista/ instalador de criar uma rede de centrais, painéis repetidores e sub-painéis, que comunicam através de tecnologias distintas, o que permite dar resposta aos requisitos das instalações mais exigentes.
Cada central, painel repetidor e sub-painel externo necessita de um destes interfaces de comunicação.
No caso de uma das centrais mencionadas não conseguir estabelecer comunicação com os paineis
repetidores ou sub-painéis externos, devido a uma interrupção do anel ou curto-circuito no mesmo, vai existir uma tentativa de estabelecer comunicação através do 2º anel. Será sinalizada uma avaria caso a central principal não consiga estabelecer comunicação com algum elemento da rede que contenha laços de detecção. Vale a pena relembrar que a central JUNIOR, em qualquer uma das versões disponíveis, só pode ser interligada com os repetidores JUNIOR REP e JUNIOR MINI-REP.
Este interface pode ser utilizado conjuntamente com outros interfaces que utilizem outras tecnologias de comunicação, tais como: Fibra Óptica ou TCP/IP, o que permite ao projetista/ instalador de criar uma rede de centrais, painéis repetidores e sub-painéis, que comunicam através de tecnologias distintas, o que permite dar resposta aos requisitos das instalações mais exigentes.
Cada central, painel repetidor e sub-painel externo necessita de um destes interfaces de comunicação.
O perímetro máximo do anel da rede é de 1200 m, incluindo o retorno ao painel principal.
Podem ser produzidas versões específicas destes interfaces com o protocolo MPX proprietário da GFE, de modo a adicionar módulos de LEDs, quadros mímicos, relés e circuitos de sirenes convencionais à ampla gama de centrais convencionais e analógicas endereçáveis. Por favor contacte-nos para obter outras informações adicionais.
Podem ser produzidas versões específicas destes interfaces com o protocolo MPX proprietário da GFE, de modo a adicionar módulos de LEDs, quadros mímicos, relés e circuitos de sirenes convencionais à ampla gama de centrais convencionais e analógicas endereçáveis. Por favor contacte-nos para obter outras informações adicionais.
