SIGA-CC1 | Módulo de Sinal de Entrada Única

Certificado: , ,

SKU: SIGA-CC1 Categorias: , , Tags: ,
Compartilhar

Descrição

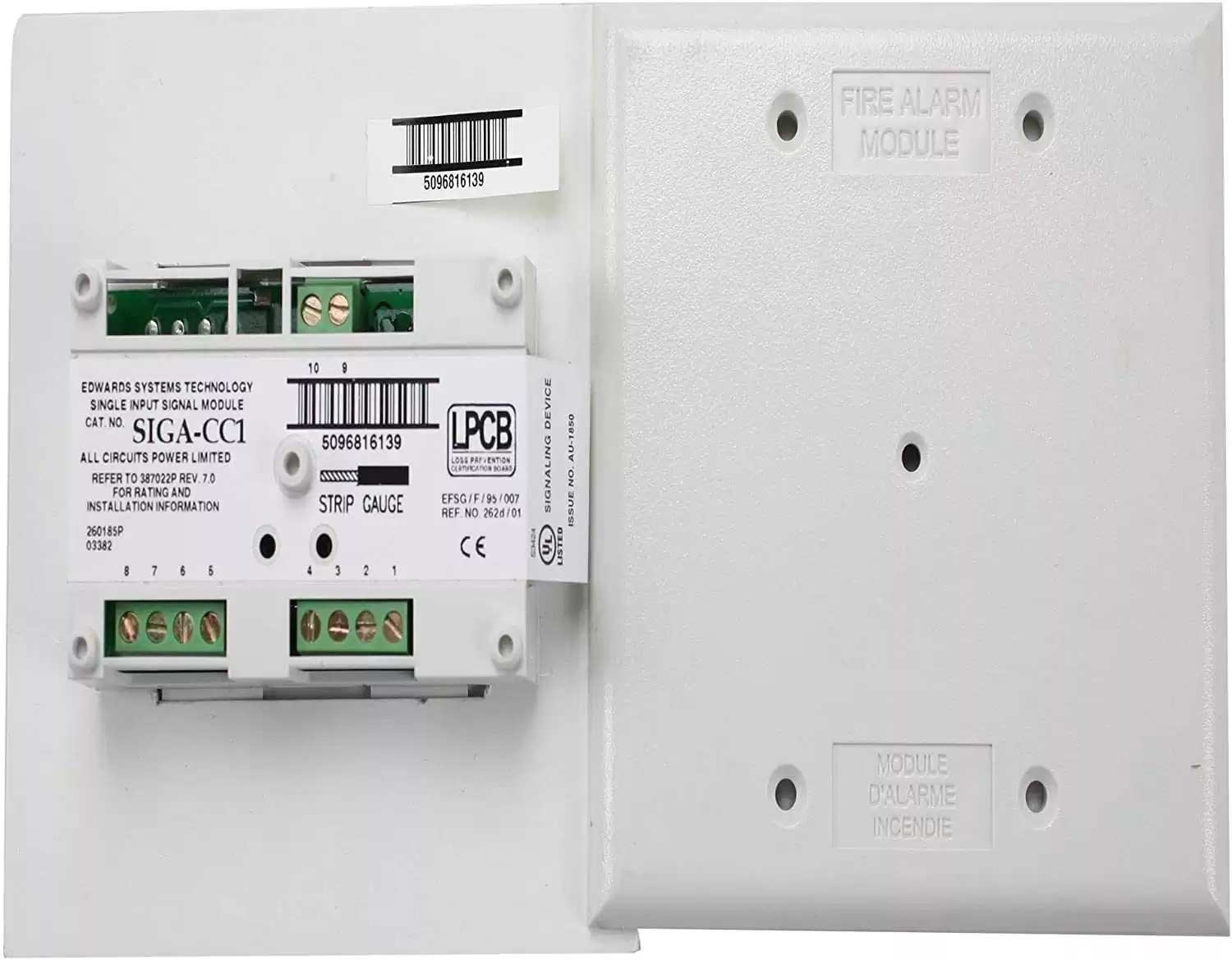

O módulo de sinal de entrada única SIGA-CC1 é um módulo endereçável usado para conectar os seguintes circuitos:
• Circuitos do dispositivo de notificação audível e visível (sincronizados ou não sincronizados)
• Circuitos de alto-falante
• Circuitos de comunicação telefônica bidirecional (três estados ou quatro estados)
Sob comando do controlador de loop, o módulo conecta os circuitos de sinal ou telefone supervisionados de Classe B à respectiva entrada do riser. A entrada do riser pode ser de 24 VCC (para operar dispositivos de notificação de sinal sonoro e visível polarizados), 25 ou 70 VRMS (para operar alto-falantes de evacuação de áudio) ou telefones de bombeiro.
O módulo não fornece sincronização de sinal. Para atender aos requisitos da UL 864 para sincronização de sinal de corneta e estroboscópio, você deve instalar um módulo Genesis Signal Master.
O módulo SIGA-CC1 requer um endereço no circuito da linha de sinalização (SLC). Os endereços são atribuídos eletronicamente. Não há opções de endereço.
Os LEDs de diagnóstico fornecem uma indicação visível do estado do módulo através da placa de cobertura:
• Normal: o LED verde pisca
• Alarme / ativo: o LED vermelho pisca

Informação adicional

Peso 100 g
Dimensões 85 × 85 × 38 mm

Datasheet - SIGA-CC1
